Annexe E — Abaques - Variances d’estimation

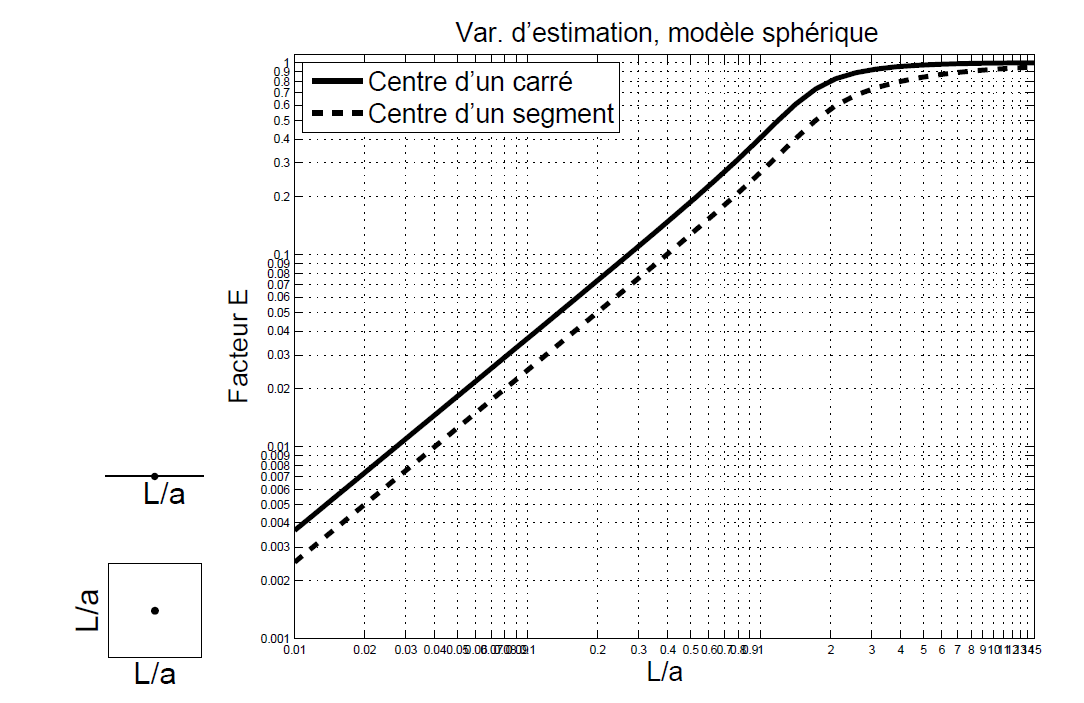

Figure E.1: Variance d’estimation d’un support (segment ou carré) estimé par son point central, pour un variogramme sphérique.

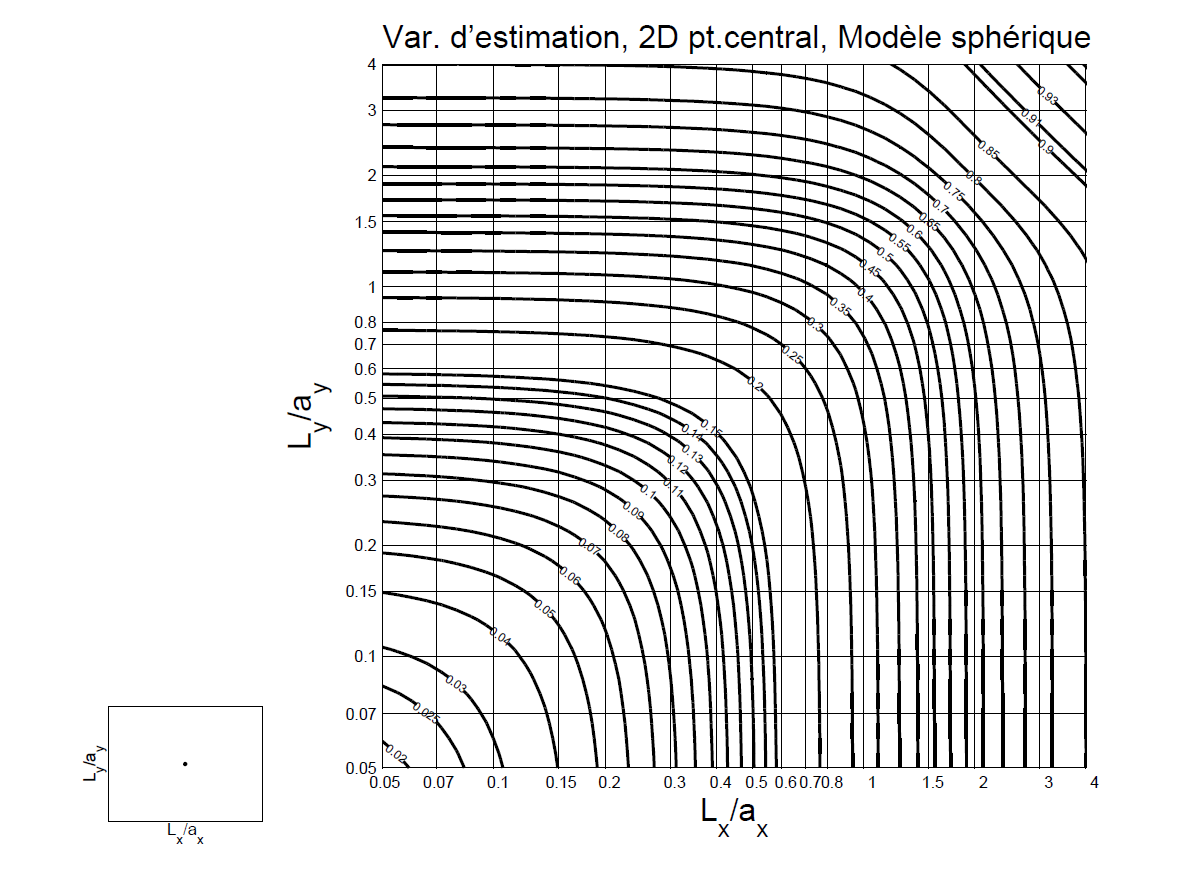

Figure E.2: Variance d’estimation d’un rectangle estimé par le point central, pour un variogramme sphérique.

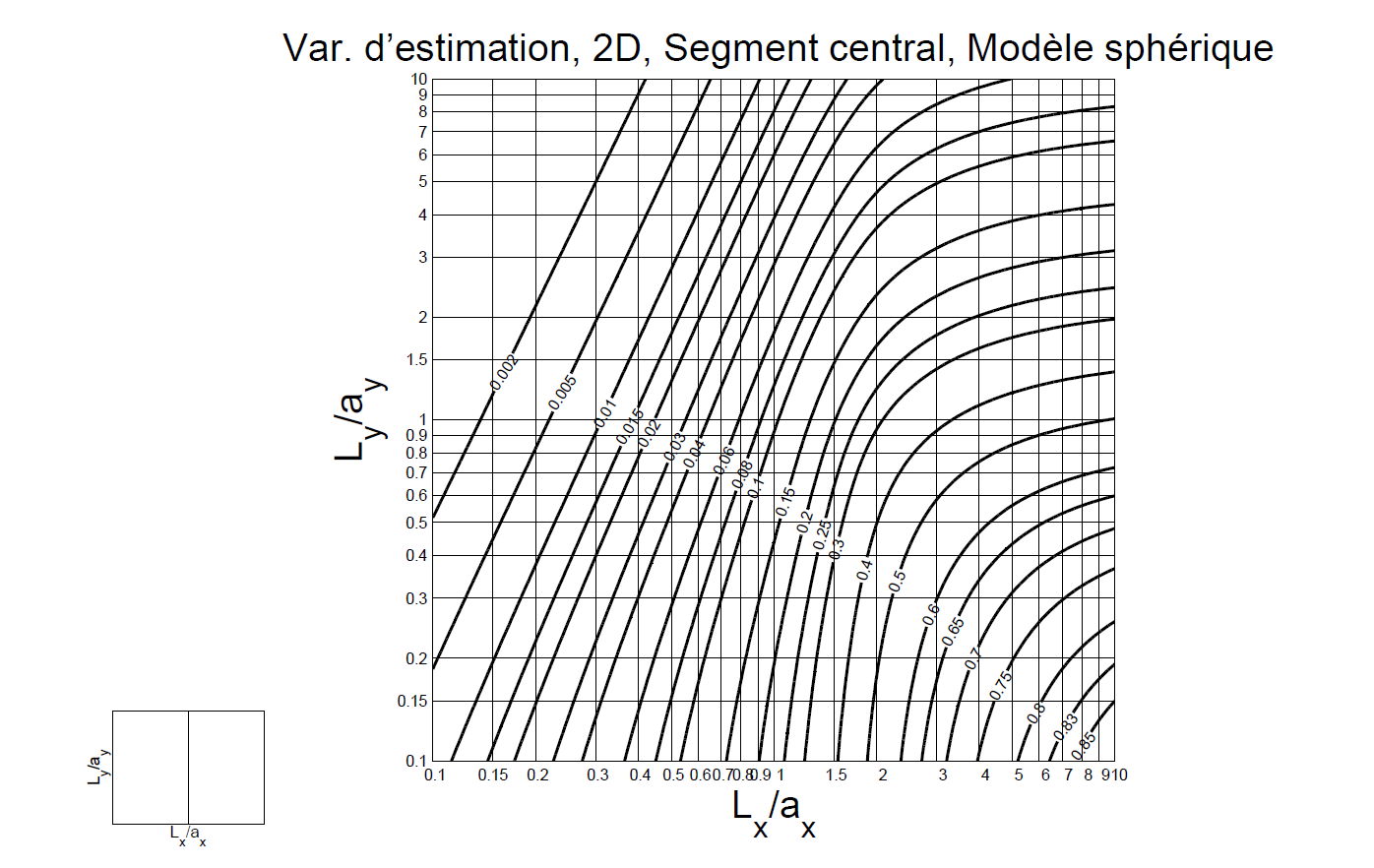

Figure E.3: Variance d’estimation d’un rectangle estimé par le segment central parallèle à la direction \(L_y\) (\(a_y\)).

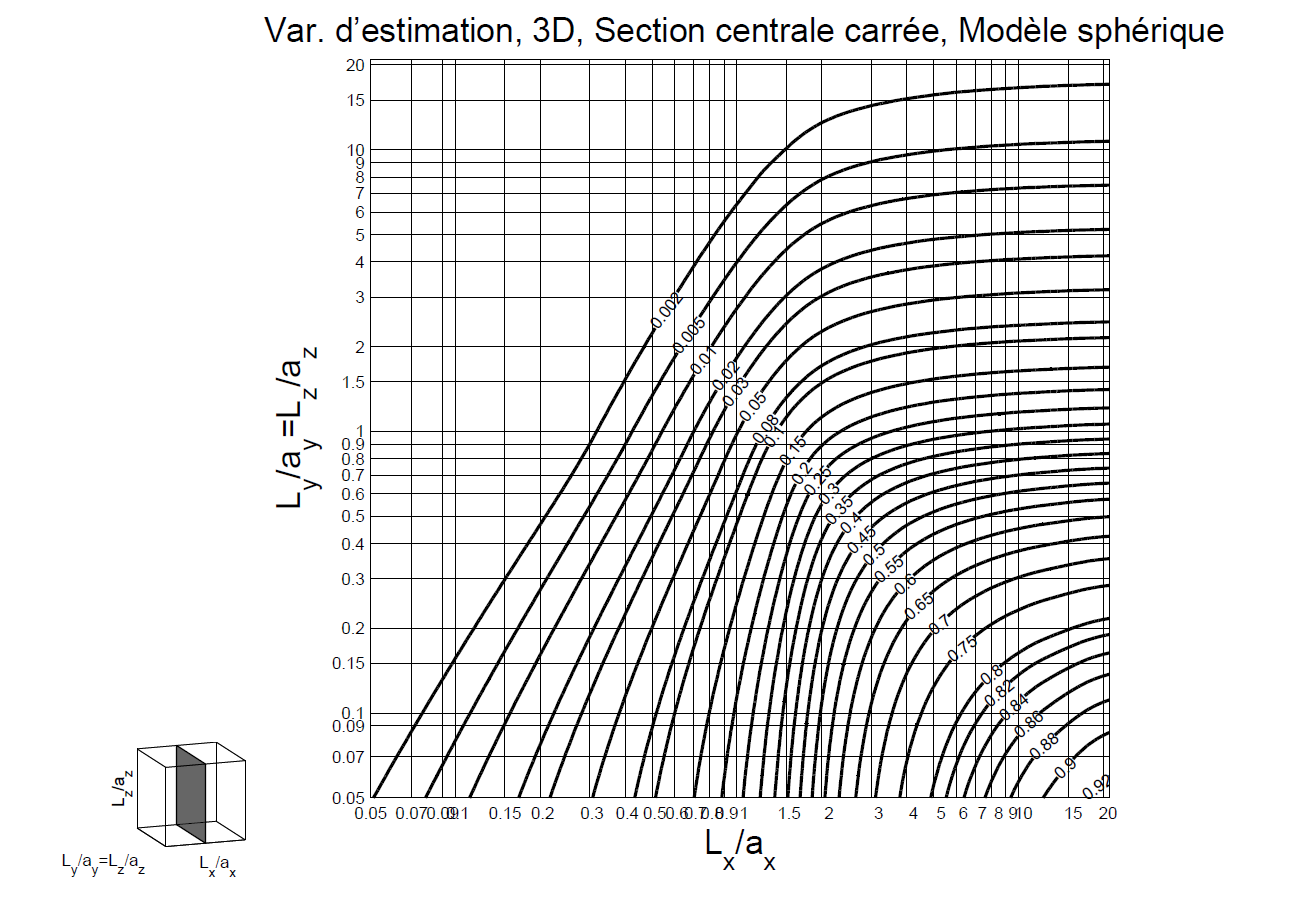

Figure E.4: Variance d’estimation d’un bloc estimé par sa section centrale carrée (\(L_y = a_y\), \(L_z = a_z\)).
Figure E.5: Variance d’estimation d’un bloc dont la section est carrée (\(L_x = a_x\), \(L_y = a_y\)), lorsque l’estimation est réalisée à partir du segment central parallèle à \(L_z = a_z\).
---
title: "Abaques - Variances d’estimation"
number-sections: false
---

![Variance d’estimation d’un support (segment ou carré) estimé par son point central, pour un variogramme sphérique.](images/Ae_Im1.png){#fig-A1_est}


![Variance d’estimation d’un rectangle estimé par le point central, pour un variogramme sphérique.](images/Ae_Im2.png){#fig-A2_est}


![Variance d’estimation d’un rectangle estimé par le segment central parallèle à la direction $L_y$ ($a_y$).](images/Ae_Im3.png){#fig-A3_est}


![Variance d’estimation d’un bloc estimé par sa section centrale carrée ($L_y = a_y$, $L_z = a_z$).](images/Ae_Im4.png){#fig-A4_est}


![Variance d’estimation d’un bloc dont la section est carrée ($L_x = a_x$, $L_y = a_y$), lorsque l’estimation est réalisée à partir du segment central parallèle à $L_z = a_z$.](images/Ae_Im5.png){#fig-A5_est}
