Annexe D — Abaques - Variances de dispersion

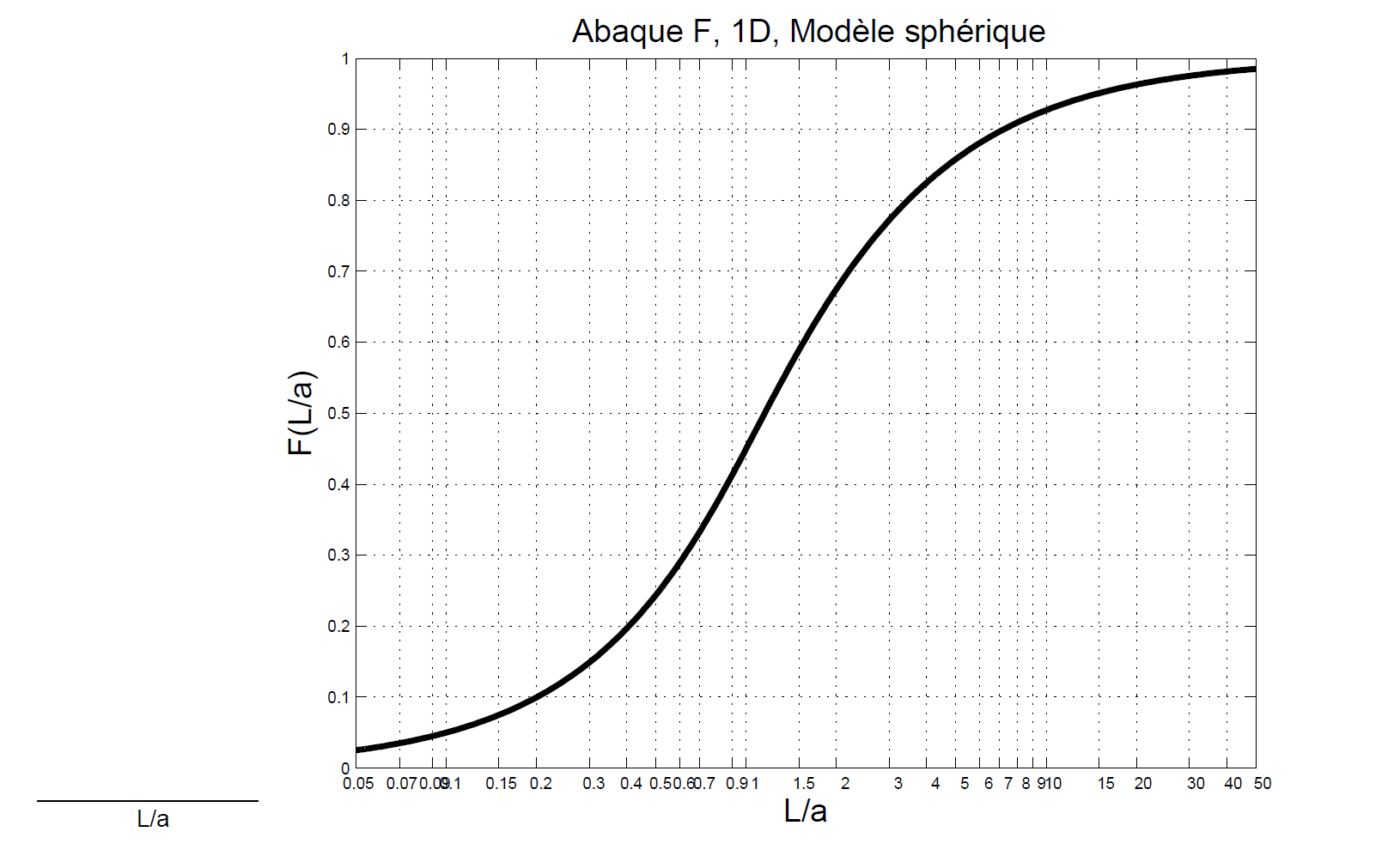

Figure D.1: Variance d’un point dans un segment pour un variogramme sphérique de palier \(C=1\). Pour \(L=a\), \(F(L=a)=D^{2}(\cdot \mid L)=\sigma^{2}(L;L)=1-\bar{C}(L;L)\).

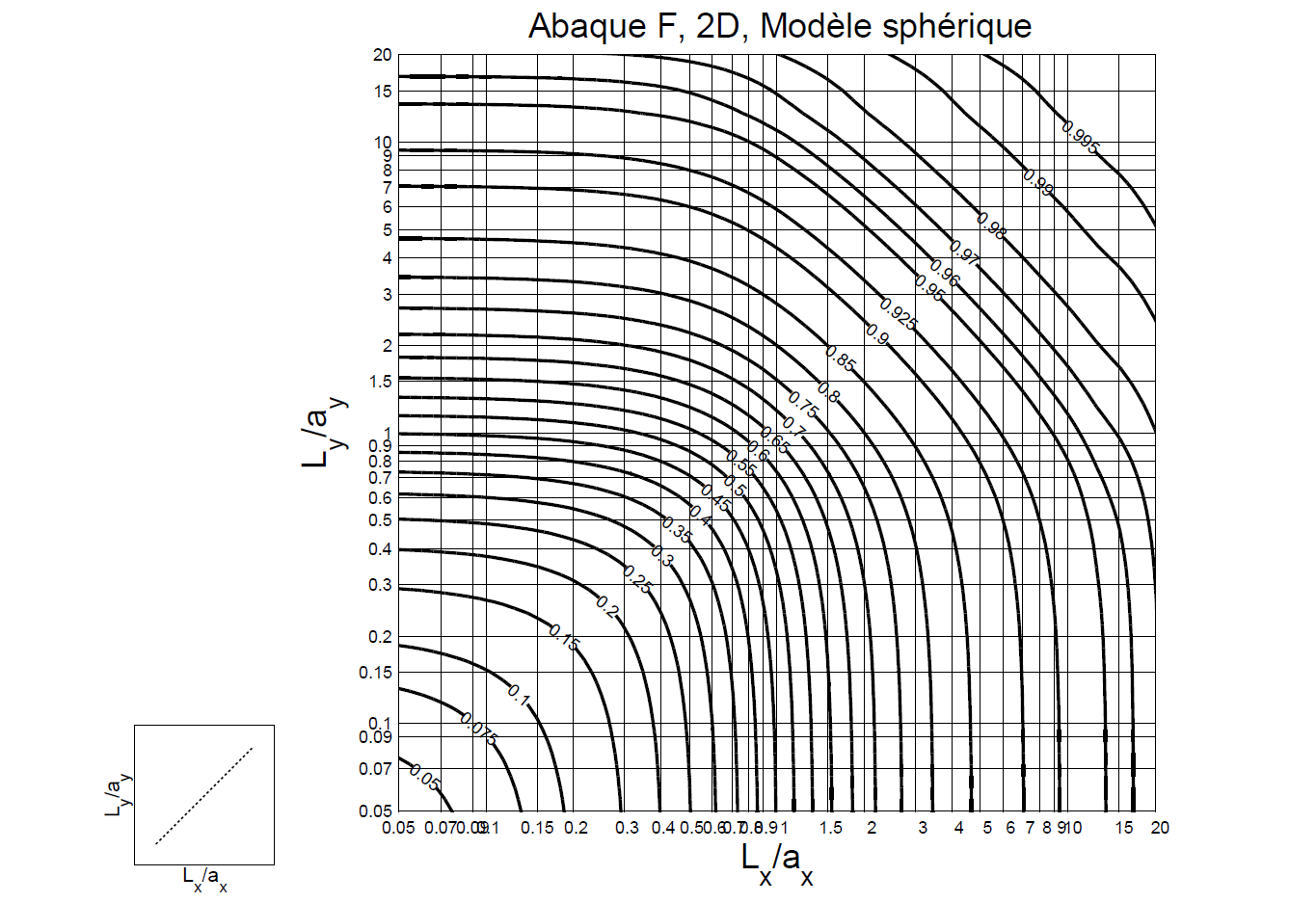

Figure D.2: Variance d’un point dans un rectangle pour un variogramme sphérique de palier \(C = 1\). \(F(L_x=a_x, L_y=a_y) = D^{2}(\cdot \mid v) = 1 - \bar{C}(v; v)\).

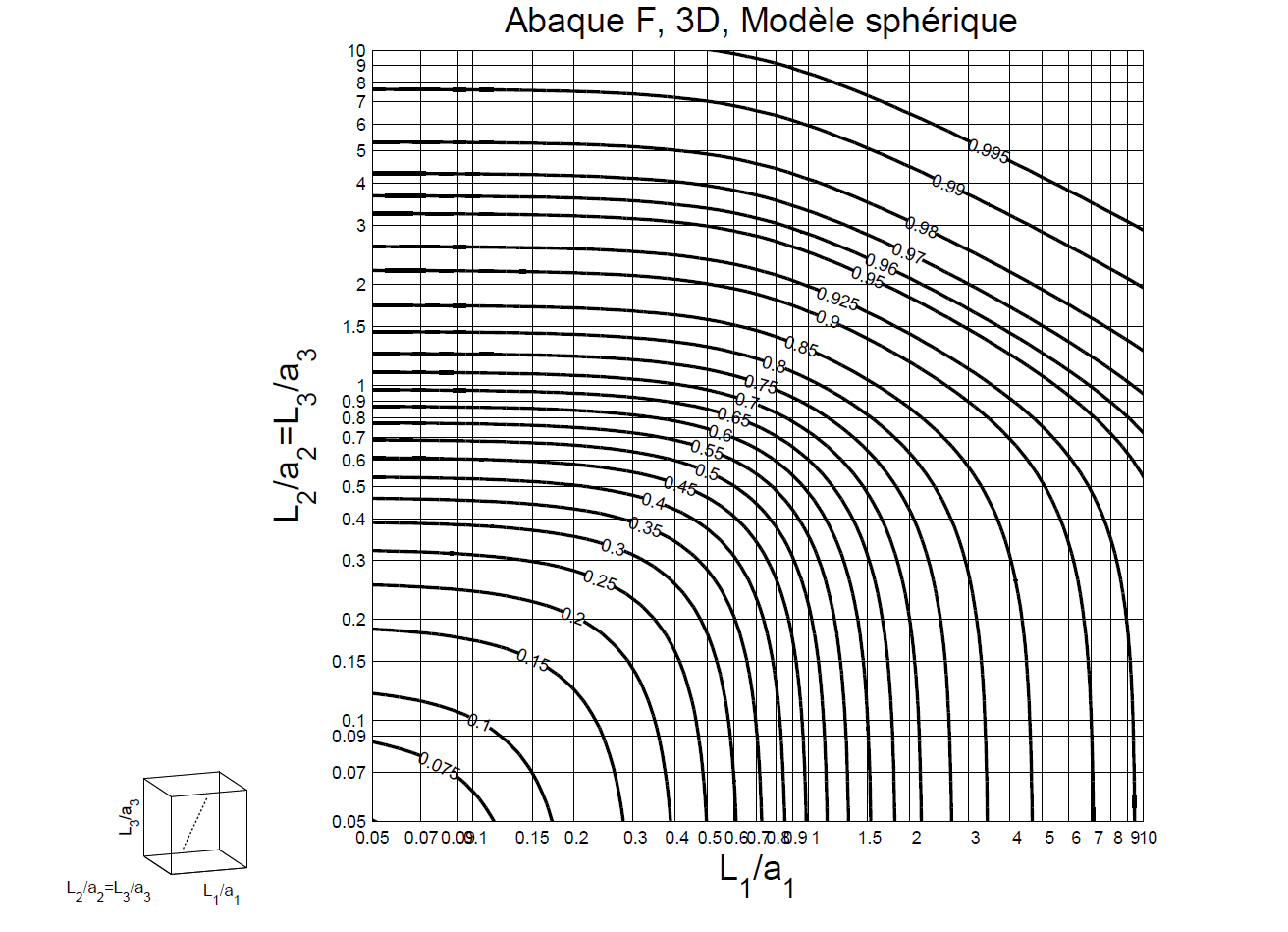

Figure D.3: Variance d’un point dans un bloc à section carrée pour un variogramme sphérique de palier \(C = 1\). \(F(L_1=a_1, L_2=a_2, L_3=a_3) = D^{2}(\cdot \mid v) = 1 - \bar{C}(v; v)\).
---
title: "Abaques - Variances de dispersion"
number-sections: false
---

![Variance d’un point dans un segment pour un variogramme sphérique de palier $C=1$. Pour $L=a$, $F(L=a)=D^{2}(\cdot \mid L)=\sigma^{2}(L;L)=1-\bar{C}(L;L)$.](images/Ad_Im1.png){#fig-A1_dis}



![Variance d’un point dans un rectangle pour un variogramme sphérique de palier $C = 1$. $F(L_x=a_x, L_y=a_y) = D^{2}(\cdot \mid v) = 1 - \bar{C}(v; v)$.](images/Ad_Im2.png){#fig-A2_dis}


![Variance d’un point dans un bloc à section carrée pour un variogramme sphérique de palier $C = 1$. $F(L_1=a_1, L_2=a_2, L_3=a_3) = D^{2}(\cdot \mid v) = 1 - \bar{C}(v; v)$.](images/Ad_Im3.png){#fig-A3_dis}
